Modul indicator de nivel audio VU metru cu 2 canale x 16 led-uri

Descriere:

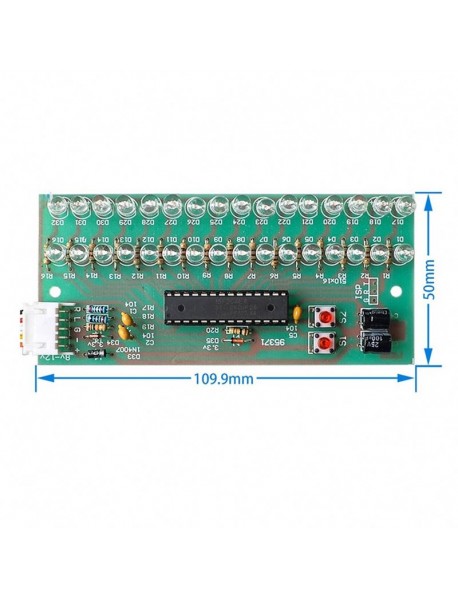

Dimensiune: 50 mm x 110 mm, lumina albastra.

Două diametre orificii de fixare: 3 mm pas: 100 mm

Interval de intrare semnal: minim 300 mv. Maxim 5 V (semnal nu prea puternic)

Tensiune de alimentare: DC 8 V până la 12 V

Curent maxim: aproximativ 70 mA

Caracteristici:

Două butoane S1 și S2, apăsare lungă (mai mult de 1 secundă) și apăsare scurtă (mai puțin de 1 secundă este mai mare de 0,2 secunde). Funcția cheie este destul de simplă.

S1 ajustează puterea semnalului de intrare în modul normal de afișare. Bucla reduce numărul de semnale de intrare făcând clic și revine automat la început în funcție de sfârșit. S1 În modul de reglare a luminozității, apăsați până la cel mai înalt nivel de luminozitate.

S2 este în modul de afișare normal, folosit pentru a selecta modul de afișare, același ciclu de conversie prin clic, revine automat la ultimul. S2 în modul de reglare a luminozității, apăsați un nivel până la luminozitatea cea mai scăzută. S2 în modul de afișare normal, apăsarea lungă va intra în modul de ajustare a luminozității, S2 În modul de ajustare a luminozității, apăsarea lungă va salva și va reveni la modul normal de afișare a luminozității.

Măsuri de precauție pentru cablare:

1. Nu folositi curent alternativ

2. -/+ indică sursa de alimentare, - reprezintă intrarea negativă, + reprezintă intrarea pozitivă; puterea semnalului nu este prea mare, puterea semnalului de pe mufa pentru căști este în general furnizată acestuia, nu utilizați semnalul de ieșire a amplificatorului de putere este prea puternic, posibil sa ardeti circuitul.

3. Linia 3 a semnalului audio este eticheta R L G, care este semnalul canalului drept, semnalul canalului stâng, masa cablajului.
