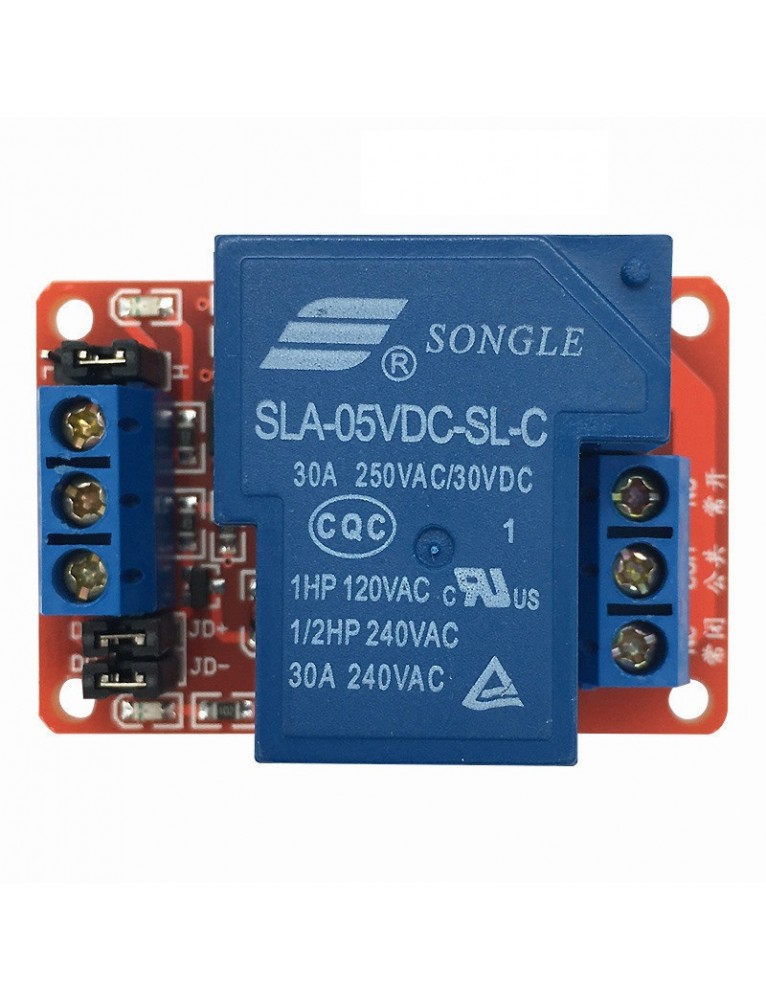

Modul releu 5V DC 30A

Descrierea modulului:

Modul releu 30A, încărcare maximă interfață deschisă: AC 250V / 30A, DV 30V / 30A

Izolarea optică a cuplajului, capacitatea de conducere este performanță puternică și stabilă; Curentul de declanșare este de 5mA

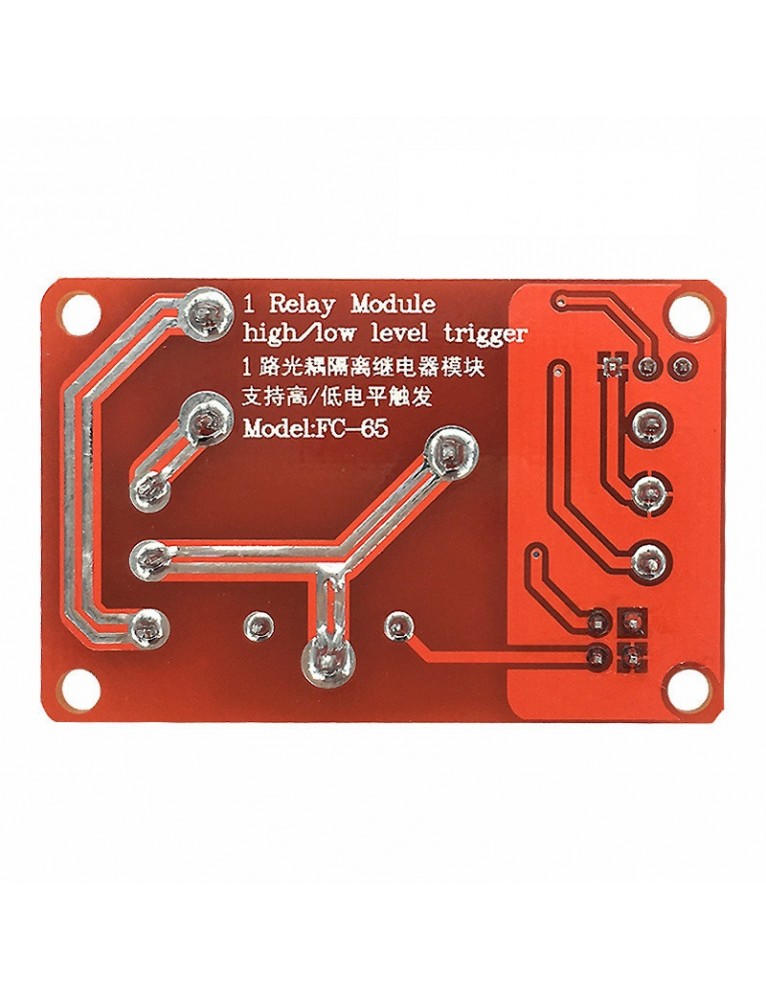

Modulul poate fi setat la nivel înalt sau declanșator la nivel scăzut de jumper

Indicator luminos de alimentare (verde), lumină indicatoare stare stare releu (roșu)

Dimensiune modul: 50mm * 33mm * 24mm

Parametri tehnici:

Versiunea tensiunii: 5V

Curentul static: 5mA

Curent de lucru: 190mA

Curent de declanșare: 2-4mA

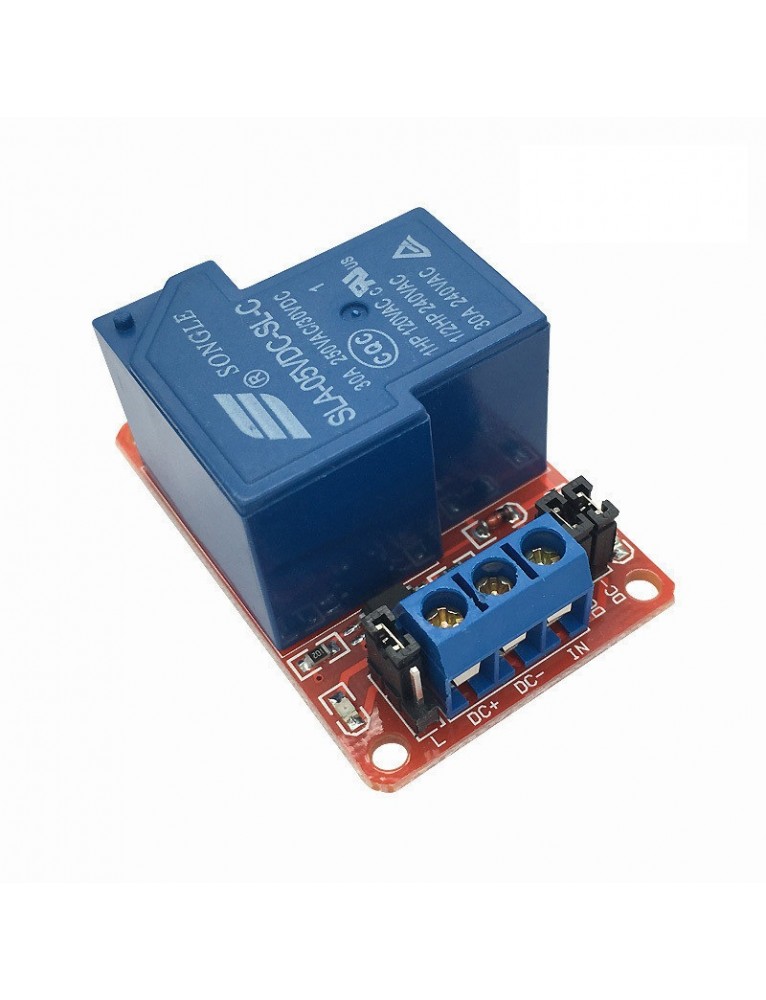

Specificațiile interfeței modulelor:

DC +: polul pozitiv de alimentare cu curent continuu

DC-: polul negativ al alimentării cu curent continuu

IN: pin de declanșare a semnalului

JD +: tensiune de control releu pozitivă

JD-: tensiunea de control a releului este negativă

DC + și JD + scurtcircuitate prin capacul jumperului, DC- și JD- scurtcircuitat cu capacul jumperului, aceeași tensiune între borna de declanșare și terminalul de control al releului

Selectarea modului de declanșare de nivel ridicat și scăzut.Jumperul și conexiunea la pinul L, pinul IN este un nivel scăzut de triggerJumper și o conexiune H pin, pinul IN este trigger de nivel ridicat

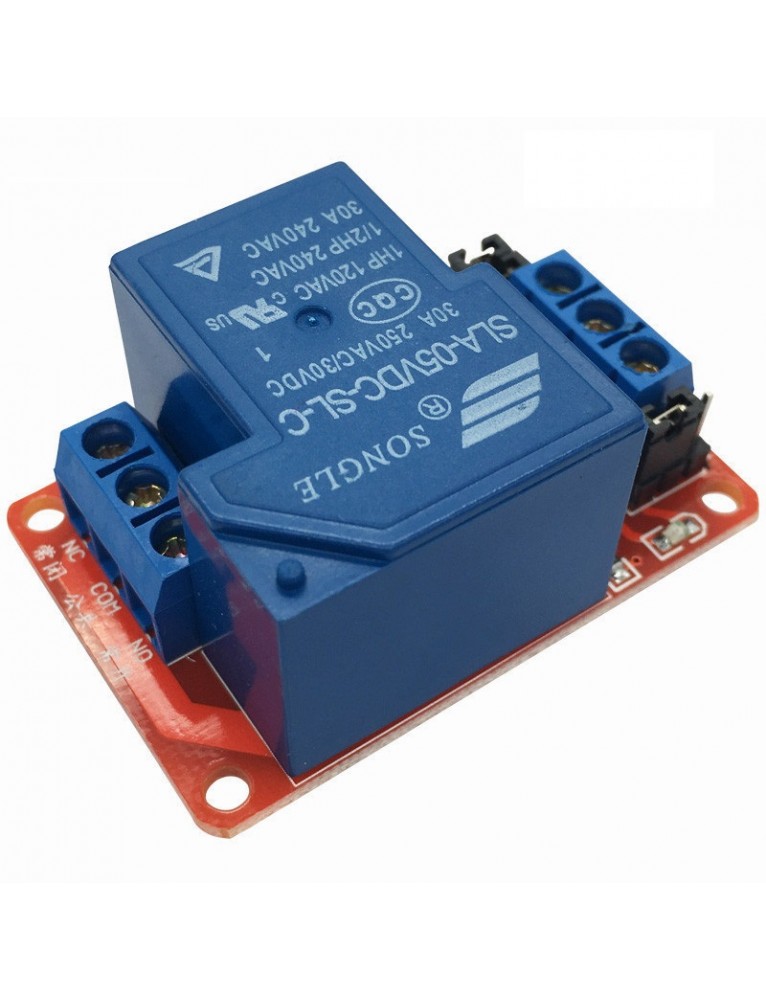

În mod normal închis pin (NC): releu în mod normal închis PIN

Common pin (COM): releu pin comun

Se deschide în mod normal pinul (NO): pinul deschis normal
